Was ist ein Softgel-Verkapseler und wie funktioniert er?

1930 erfand Robert Pauli Scherer das Rotationsmatrizenverfahren. Dieser Durchbruch veränderte die pharmazeutische Herstellung für immer. Heute entwickelt sich dieses Erbe durch moderne SPS-gesteuerte Digitaltechnologie weiter. ein Als zentrale Einheit dient dabei Es formt, füllt und versiegelt gleichzeitig flüssige oder halbfeste Dosen in Gelatine oder pflanzlichen Hüllen. Softgel-Verkapseler .

Warum ist das wichtig? Produktionsleiter und CDMOs bewerten die Ausrüstung ständig, um den Ertrag zu maximieren und eine strikte Einhaltung sicherzustellen. Das Verständnis dieser zugrunde liegenden Mechanismen ist entscheidend für Ihren Erfolg. Sie müssen die Maschinenleistung, die realisierbaren Produktionsraten und die Gesamteffizienz genau beurteilen. In diesem Artikel untersuchen wir die Kernanatomie dieser Maschinen. Sie erfahren Schritt für Schritt, wie der Verkapselungsprozess abläuft. Wir behandeln auch Anlagenvoraussetzungen, komplexe Dosierungsvielfalt und digitale Upgrade-Strategien zur Optimierung Ihrer Produktionsfläche.

Key Takeaways

• Der Rotationsdüsen-Standard: Die Rotationsdüsenmethode bleibt der Goldstandard der Branche und integriert nahtlos Bandbildung, Präzisionspumpen und hermetische Abdichtung.

• Umweltabhängigkeit: Die Maschinenleistung wird stark durch die Anlagenbedingungen beeinträchtigt; Eine genaue Kontrolle der Temperatur (21–24 °C) und Luftfeuchtigkeit (30–35 % relative Luftfeuchtigkeit) ist nicht verhandelbar.

• Digitale Skalierbarkeit: Die Aufrüstung auf eine automatische Softgel-Maschine mit SPS-Steuerung und elektronischer Getriebesynchronisation reduziert die Füllabweichung auf <2 % und steigert die realisierbaren Erträge auf über 98 %.

• Fortschrittliche Formulierungen: Moderne Maschinen müssen vielfältige Formulierungen unterstützen, von standardmäßiger tierischer Gelatine bis hin zu hochviskosen pflanzlichen Alternativen und mikroemulgierten Füllungen <100 nm.

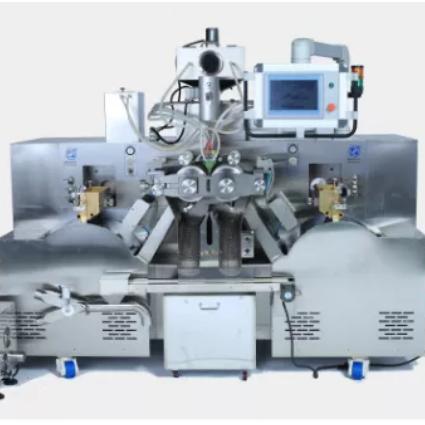

Die Kernanatomie einer Softgel-Verkapselungsmaschine

Sie müssen die Hardware vor dem Kauf sorgfältig prüfen. Einsteigerkomponenten unterscheiden sich stark von Hochleistungsteilen. Eine hochwertige Softgel-Verkapselungsmaschine basiert auf mehreren präzisen Mechanismen. Wir werden diese Kernkomponenten dekonstruieren, um Ihnen genau zu zeigen, worauf es bei der Bewertung ankommt.

Gießtrommeln (Kühltrommeln)

Diese rotierenden Zylinder kühlen flüssige Gelatine zu einem kontinuierlichen, gleichmäßigen Band. Sie sollten genau nach präzisen Kühlsteuerungen Ausschau halten. Eine ungleichmäßige Dicke führt hier zu katastrophalen Ausfällen stromabwärts. Wenn die Trommeltemperatur schwankt, wird das resultierende Band ungleichmäßig gedehnt. Dies beeinträchtigt die gesamte Charge.

Einspritzpumpe

Die Pumpe fördert die exakte Dosis an pharmazeutischen Wirkstoffen (API) in die sich bildende Hülle. High-End-Maschinen nutzen fortschrittliche lineare Antriebsmechanismen. Sie garantieren, dass die Fehlerquote beim Füllvolumen unter 2 % bleibt. Präzision verhindert hier kostspielige API-Verschwendung und gewährleistet die strikte Einhaltung gesetzlicher Vorschriften.

Der Keil (Heizsegment)

Diese Komponente erhitzt die Gelatinebänder, unmittelbar bevor die Matrizen sie zusammenpressen. Sie müssen hochgradig anpassbare Temperaturregelungen fordern. Sie können zwischen Wasserbad- oder Elektroheizsystemen wählen. Pflanzliche Gelatine benötigt 46–57 °C, um richtig zu schmelzen. Herkömmliche tierische Gelatine benötigt nur 35–45 °C.

Rotationsmatrizen

Die Matrizen schneiden und versiegeln die Doppelbänder in die endgültige 3D-Kapselform. Bewerten Sie die Materialqualität sorgfältig. Anbieter sollten Legierungen in Luftfahrtqualität verwenden, die mit hochpräziser CNC-Bearbeitung hergestellt wurden. Dies gewährleistet eine lange Lebensdauer und verhindert mechanische Fehlausrichtungen. Es garantiert außerdem eine Nahtdicke von mindestens 20 % der Gesamtschale. Schwache Nähte führen zu sofortigem Auslaufen.

Schritt-für-Schritt: So funktioniert die Weichkapselmaschine

Um die betrieblichen Gegebenheiten zu verstehen, ist ein physischer Rundgang erforderlich. Der Kapselungsprozess folgt einer strengen Chronologie. Wir schlüsseln die genauen physikalischen Schritte auf, die Ihre Materialien während der Produktion durchlaufen.

1. Gelatineschmelzen und Materialvorbereitung: Die Bediener schmelzen die Gelatine bei etwa 70 °C. Sie halten es in Betriebstanks bei etwa 50 °C. Sie müssen den Zielfeuchtigkeitsgehalt (45–47 %) und die Viskosität streng überwachen. Dies geschieht vor der Beschickung der Maschine. Kleinere Abweichungen machen hier den gesamten Lauf zunichte.

2. Bandbildung und Mikroschmierung: Flüssige Gelatine fließt auf die Gießtrommeln. Es bildet zwei unterschiedliche Bänder. Implementieren Sie in dieser Phase Mikroschmiersysteme. Tragen Sie präzise Mengen MCT oder leichtes Mineralöl auf. Fortgeschrittene Setups verwenden spezielle Pflanzenöle. Sie erreichen einen „waschfreien“ Kapselprozess. Dadurch wird der nachgelagerte Betriebsaufwand erheblich reduziert.

3. Füllen und Verschließen (Rotary Die Action): Die beiden Bänder laufen am Keil zusammen. Der Keil erhitzt sie. Die Einspritzpumpe drückt die flüssige Füllung dazwischen. Dadurch dehnen sich die Bänder schnell in die Formhohlräume aus. Die Rotationsstanzen schneiden und versiegeln die Doppelbänder sofort.

4. Formen, Kühlen und Primärtrocknen: Frisch verschlossene Kapseln sind sehr formbar. Die Betreiber leiten sie sofort in einen Wäschetrockner. Sie geben die anfängliche Feuchtigkeit ab und stabilisieren hier ihre Schalenform. Schließlich überführen die Bediener sie zur endgültigen Aushärtung in Trockentunnel.

Best Practices für den Betrieb

Überstürzen Sie die Schmelzphase der Gelatine nicht. Eine ordnungsgemäße Hydratation erfordert Zeit und eine strikte Vakuumentlüftung. Blasen in Ihrer Gelatinemasse verursachen Schwachstellen in der endgültigen Kapselhülle. Wir empfehlen außerdem, die Kalibrierung Ihres Mikroschmiersystems täglich zu überprüfen, um übermäßige Ölansammlungen zu verhindern.

Anlagenvoraussetzungen: Die versteckten Kosten der Kapselung

Umweltbedingungen können die Maschinenleistung leicht beeinflussen oder beeinträchtigen. Selbst ein Premium-Verkapseler kann schlechte Anlagenbedingungen nicht ausgleichen. Sie müssen Ihre Gebäudeinfrastruktur vor der Installation sorgfältig vorbereiten.

Klimatisierung (HLK)

Das HVAC-System Ihrer Anlage stellt eine enorme betriebliche Belastung dar. Im Kapselungsraum müssen Temperaturen zwischen 21 und 24 °C (70 und 75 °F) herrschen. Sie müssen die relative Luftfeuchtigkeit genau bei 30–35 % halten. Wenn Sie davon abweichen, schmelzen Ihre Gelatinebänder oder werden spröde. Kühl- und Trockenräume erfordern eine noch strengere Kontrolle der Luftfeuchtigkeit. Sie benötigen 20–25 % relative Luftfeuchtigkeit, um die Schalen richtig auszuhärten, ohne sie zu verziehen.

Recycling von Gelatinenetzen

Sie müssen das „Gelatinenetz“ zurückgewinnen. Dabei handelt es sich um das Abfallband, das übrig bleibt, nachdem die Matrizen die Kapseln geschnitten haben. Richtig integrierte Systeme recyceln 60–80 % dieses Netzes. Diese Erholung ist ein entscheidender Faktor für die langfristige Materialeffizienz. Wenn Sie dieses Netz wegwerfen, werden Ihre Materialertragsmargen schnell zerstört. Moderne Anlagen verwenden geschlossene Farbabstimmungssysteme, um recyceltes Gewebe nahtlos wieder in Chargen von Frischgelatine zu mischen.

Bewertung der Vielseitigkeit: Komplexe Dosierungen und neue Marktanforderungen

Ihre Ausrüstung muss den Formulierungstrends von morgen gerecht werden. Komplexe Dosierungen erfordern eine hohe Maschinenflexibilität. Der Kauf von Einzweckgeräten schränkt Ihre zukünftige Reaktionsfähigkeit auf den Markt erheblich ein.

Pflanzliche Gelatine (Tapioka/Stärke)

Der Verbrauchermarkt bevorzugt zunehmend vegane Optionen. Maschinen müssen höhere Viskositäten problemlos verarbeiten können. Außerdem erfordern sie im Vergleich zu tierischer Gelatine höhere Versiegelungstemperaturen. Der Keil muss höherer Hitze standhalten, ohne die empfindlichen Pflanzenpolymere zu verbrennen. Stellen Sie sicher, dass Ihre Maschine die pflanzenbasierte Kompatibilität direkt in der technischen Dokumentation angibt.

Erweiterte Flüssigkeitsfüllungen

Stellen Sie sicher, dass Ihre Pumpen- und Rührsysteme verschiedene Flüssigkeitstypen effizient verarbeiten. Hierzu zählen Fest-Flüssig-Suspensionen und wasserlösliche Inhaltsstoffe. Heute gibt es auch emulgierte Softgels. Sie bilden im Magen-Darm-Trakt Mikroemulsionen unter 100 nm. Dadurch wird die Bioverfügbarkeit des Wirkstoffs erheblich verbessert. Bitten Sie Anbieter um strenge Validierungsdaten. Überprüfen Sie die Kompatibilität magensaftresistenter oder schnell auflösender Kapseln. Ein unflexibles Pumpensystem verstopft beim Umgang mit schweren Suspensionen sofort.

Wann ein Upgrade erforderlich ist: Digitale Steuerungen und ROI-Begründung

Ältere mechanische Konfigurationen stellen täglich erhebliche Probleme dar. Sie müssen den Übergang von mechanischen Verknüpfungen zur digitalen Automatisierung verstehen. Dieser Übergang trennt die moderne Produktion von veralteten Methoden.

Das Problem mit mechanischen Verbindungen

Ältere Maschinen basieren vollständig auf physischen Zahnrädern und mechanischen Verbindungen. Sie leiden im Laufe der Zeit unter mechanischer Fehlausrichtung. Dies führt zu hohen Fehlerraten und schwachen Kapseldichtungen. Außerdem müssen Sie bei Umstellungen mit längeren Ausfallzeiten rechnen. Mechaniker müssen die Steuerzeiten manuell anpassen, wodurch ganze Schichten verschwendet werden.

Die digitale Lösung (SPS und elektronisches Getriebe)

Eine automatische Softgel-Maschine basiert auf speicherprogrammierbaren Steuerungen (SPS). Moderne Systeme nutzen intuitive Touchscreen-HMIs. Sie synchronisieren den Pumpenhub, die Gießtrommeln und die Drehmatrizen elektronisch. Sie ändern die Timings durch Tippen auf den Bildschirm statt mit einem Schraubenschlüssel.

Geschäftsergebnis

Berücksichtigen Sie die unmittelbaren Geschäftsergebnisse. Durch die digitale Integration wird die mechanische Drift vollständig eliminiert. Sie erzielen ertragsfähige Erträge von über 98 %. Das Setup unterstützt mühelos eine kontinuierliche Hochgeschwindigkeitsproduktion. Einige Einheiten überschreiten leicht 500.000 Kapseln pro Stunde. Darüber hinaus stellen sie eine strikte GMP-Konformität sicher. Sie erhalten automatisch eine präzise, ​​überprüfbare Datenprotokollierung für jede Charge.

Häufige Produktionsrisiken und Fehlerbehebung bei Geräten

Ehrliche Diskussionen über Fehlerquellen schaffen betriebliches Vertrauen. Hochwertige Ausrüstung mindert diese täglichen Risiken wirksam. Im Folgenden stellen wir Ihnen die häufigsten Produktionshürden vor.

Übersichtstabelle zur Fehlerbehebung

Problem: Ungleichmäßige Farbbanddicke

Dieses Problem wird durch eine unsachgemäße Trommelkühlung oder eine mechanische Fehlausrichtung verursacht. Wenn eine Seite des Bandes dünner ist, platzen die Kapseln beim Ausdehnen. High-End-Maschinen mildern dieses Problem durch automatisierte Mikrometerkalibrierungen. Sie passen die Streukastenabstände dynamisch an, um eine perfekte Gleichmäßigkeit zu gewährleisten.

Problem: Schwache Dichtungen oder undichte Kapseln

Ein Abfall der Keiltemperatur oder eine Fehlausrichtung der Matrize lösen katastrophale Lecks aus. Wenn der Keil die gewünschte Hitze nicht aufrechterhalten kann, schmilzt die Gelatine nicht. Hochempfindliche PID-Temperaturregler lösen dieses Problem, indem sie sofort auf Mikroschwankungen reagieren. Präzise CNC-gefräste Matrizen verhindern außerdem mechanische Fehlausrichtungen bei Hochgeschwindigkeitsläufen.

Problem: Kapseladhäsion (Verklumpung)

Übermäßige Schmierung führt typischerweise zu Verklumpungen. Die Bediener tränken die Bänder mit Öl, um ein Anhaften zu verhindern. Dies führt jedoch zu einem unordentlichen, klebrigen Endprodukt. Sie beheben dieses Problem, indem Sie Ihre Hardware aktualisieren. Verwenden Sie gezielte Mikroschmierungssysteme. Sie tragen genau genug Öl auf, um ein Anhaften der Matrize zu verhindern, ohne überschüssige Rückstände zu hinterlassen.

Abschluss

Eine Weichkapselmaschine ist weit mehr als eine einfache mechanische Presse. Es fungiert als integriertes Ökosystem. Um ordnungsgemäß zu funktionieren, ist eine präzise thermische, volumetrische und umweltbezogene Harmonie erforderlich.

Wenden Sie bei der Bewertung von Anbietern diese strenge Auswahllogik an:

• Bedarfsfüllvolumengenauigkeit unter 2 %.

• Erfordern vollständige digitale Synchronisierungsfähigkeiten über moderne SPS.

• Stellen Sie die thermische Kompatibilität mit hochviskosen Pflanzengelatinen sicher.

• Überprüfen Sie Mikroschmiersysteme auf potenziell waschfreien Betrieb.

Raten Sie nicht über Ausrüstungsinvestitionen. Wir empfehlen technische Beratungen direkt mit dem Hersteller. Fordern Sie einen Pilottestlauf an, um Ihre API-Viskosität und Ihr Formulierungsverhalten auf der Zielmaschine zu validieren, bevor Sie sich verpflichten.

FAQ

F: Was ist die ideale Temperatur und Luftfeuchtigkeit für den Betrieb einer Softgel-Verkapselungsmaschine?

A: Kapselungsräume erfordern im Allgemeinen 21–24 °C (70–75 °F) und 30–35 % relative Luftfeuchtigkeit. Trocknungsbereiche benötigen eine noch niedrigere Luftfeuchtigkeit (20–25 % relative Luftfeuchtigkeit), um die Schalen richtig auszuhärten.

F: Kann eine Standard-Weichkapselmaschine sowohl tierische als auch pflanzliche Gelatine verarbeiten?

A: Ja, aber nur, wenn die Maschine über ein robustes Heizsystem verfügt. Gelatine auf pflanzlicher Basis ist hochviskos und erfordert eine Temperatur von 46–57 °C im Keil, im Vergleich zu 35–45 °C für herkömmliche tierische Gelatine.

F: Was bedeutet „waschfreie“ Softgel-Einkapselung?

A: Es handelt sich um einen Prozess, bei dem ein hochpräzises Mikroschmiersystem (häufig unter Verwendung spezifischer Pflanzenöle) zum Einsatz kommt, das einen zweiten Waschschritt mit Lösungsmittel zur Reinigung der fertigen Kapseln überflüssig macht und so die Betriebskosten und den ökologischen Fußabdruck drastisch reduziert.

F: Wie repariert man auslaufende Kapseln während der Produktion?

A: Lecks werden normalerweise durch einen Kaltkeil verursacht, der die ordnungsgemäße Bandverschmelzung verhindert, oder durch falsch ausgerichtete Rotationsmatrizen. Normalerweise lässt sich das Problem dadurch lösen, dass eine exakte elektronische Synchronisierung über eine SPS gewährleistet und die Keiltemperaturen neu kalibriert werden.
